Sur un chantier de fondation dans le quartier Saint-Assiscle à Perpignan, nous avons réceptionné des échantillons de limons sableux typiques des basses plaines de la Têt. Le chef de projet avait besoin de la courbe granulométrique complète avant le vendredi pour valider son dimensionnement de drainage. La fraction fine dépassait les 35 %, rendant le simple tamisage insuffisant. Nous avons donc lancé en parallèle un tamisage par voie humide sur la colonne de tamis de 80 mm à 80 µm et une analyse par sédimentométrie au densimètre pour les particules inférieures à 80 microns. En 48 heures, le rapport combinant les deux fuseaux était prêt, avec le coefficient d'uniformité Cu et le coefficient de courbure Cc calculés automatiquement par notre logiciel interne. Ce type d'intervention est quotidien pour notre laboratoire de mécanique des sols qui couvre tout le secteur catalan, où les alluvions quaternaires de la Têt, du Tech et de l'Agly produisent des alternances de sols grenus et de limons argileux. Pour les projets routiers sur la rocade ouest, il est souvent nécessaire de coupler cette analyse avec un essai Proctor afin d'optimiser le compactage de la couche de forme.
La granulométrie continue par tamisage et sédimentométrie est le premier indicateur du comportement hydraulique et mécanique d'un sol à Perpignan.
Démarche et périmètre
Particularités du site
La norme NF P94-056 impose un lavage soigné pour ne pas fausser la proportion de fines, et la NF P94-057 exige une dispersion parfaite de l'échantillon avec un agent défloculant (hexamétaphosphate de sodium) et un contrôle de la température du bain thermostatique à ±0,5 °C. Dans le contexte de Perpignan, où l'on rencontre fréquemment des sols gypseux dans les niveaux évaporitiques, le risque de floculation pendant la sédimentométrie est réel : les ions calcium libérés par la dissolution du gypse neutralisent l'effet du dispersant, ce qui conduit à une surestimation de la fraction grossière et fausse le fuseau granulométrique. Nous doublons systématiquement l'essai avec un contrôle au bleu de méthylène (NF P94-068) lorsque la VBS dépasse 1,5 g/100g pour vérifier l'activité de la fraction argileuse. Par ailleurs, l'hétérogénéité des remblais anthropiques dans le secteur de la gare TGV ou du Mas Guérido peut masquer des lentilles de matériaux évolutifs : une analyse granulométrique seule ne suffit pas à détecter ces anomalies, d'où l'importance de la compléter par des essais de limites d'Atterberg pour évaluer la sensibilité à l'eau et le potentiel de retrait-gonflement.
Cadre normatif
Les normes appliquées sont la NF P94-056:1996 pour le tamisage, la NF P94-057:1992 pour la sédimentométrie, et la NF P11-300:1992 pour la classification GTR des sols. Pour les projets à l'international, la méthode hydromètre selon NF P 94 est disponible sur demande.
Autres services liés
Analyse granulométrique par tamisage (NF P94-056)

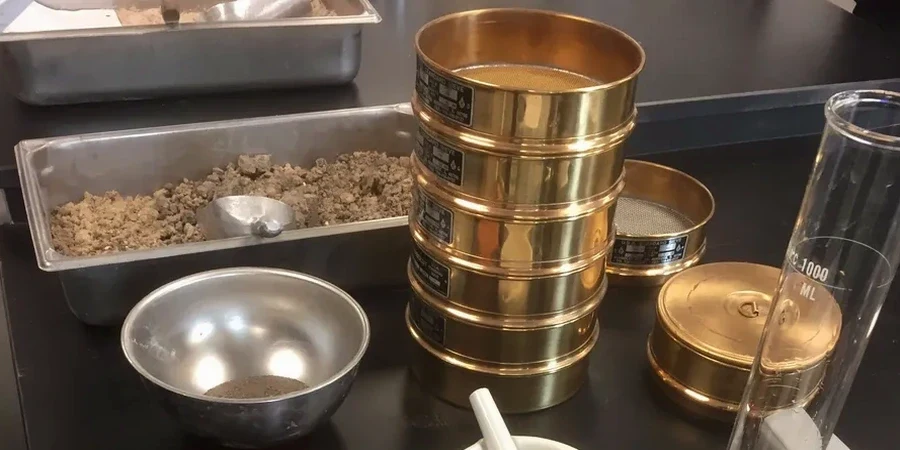

On réalise un tamisage humide sur une colonne allant de 80 mm jusqu'à 80 µm. Les coefficients d'uniformité Cu et de courbure Cc sont déterminés, on calcule le passant à 80 µm et à 2 mm, et la courbe granulométrique est tracée sur un graphique semi-log. Le rapport final contient une photographie de chaque fraction retenue sur les tamis.
Analyse granulométrique par sédimentométrie (NF P94-057)
La fraction passant 80 µm est testée au densimètre, en appliquant des corrections de température et de ménisque. On obtient une courbe continue allant jusqu'à 0,2 µm. Les résultats du tamisage et de l'hydromètre sont combinés pour la classification GTR et pour évaluer la sensibilité à l'érosion interne.
Paramètres typiques
Consultations fréquentes
Quel est le prix d'une analyse granulométrique complète (tamisage + hydromètre) à Perpignan?
Le tarif d'une analyse granulométrique complète (tamisage humide + sédimentométrie au densimètre) se trouve généralement entre 100 € et 190 € par échantillon, variant selon le type de sol et les délais demandés. Ce prix comprend le lavage, le tamisage complet, l'essai hydrométrique avec des prélèvements à intervalles, le calcul de Cu et Cc, et le rapport incluant la courbe granulométrique continue. Pour des séries d'échantillons, nous proposons des tarifs dégressifs.
Quelle est la différence entre un tamisage à sec et un tamisage par voie humide?
Le tamisage par voie sèche n'est utilisé que pour les sols contenant très peu ou pas de particules fines (<80 µm), comme les sables propres. Dans la plaine alluviale de Perpignan, les sols sont généralement riches en limons et argiles qui collent aux grains grossiers. Le tamisage humide consiste à laver l'échantillon sur un tamis de 80 µm avec un jet d'eau jusqu'à ce que l'eau de ringage soit limpide, puis à sécher le refus avant de le tamiser mécaniquement. Cette procédure, conforme à la NF P94-056, évite de sous-estimer les fines et donne une courbe granulométrique reflétant le vrai comportement du sol.
Pourquoi faut-il combiner le tamisage et l'essai au densimètre?
Le simple tamisage ne permet pas de décrire les particules sous 80 µm, pourtant ce sont ces limons et argiles qui influencent la sensibilité à l'eau, la compressibilité et le risque de gel. L'essai au densimètre, qui se fonde sur la loi de Stokes (vitesse de chute proportionnelle au carré du diamètre), donne une courbe granulométrique jusqu'à 0,2 µm. En combinant les deux séries de données, on obtient une courbe continue de 0,2 µm à 80 mm, essentielle pour la classification GTR et pour estimer le danger d'érosion interne dans les digues de l'Agly ou les bassins de rétention autour de Perpignan.
Quel délai pour obtenir les résultats de l'analyse granulométrique?
En temps normal, les résultats sont fournis sous 48 à 72 heures ouvrées après la réception des échantillons au laboratoire à Perpignan. Ce délai comprend les 24 heures nécessaires à la sédimentométrie, le séchage en étuve, le tamisage mécanique, et la rédaction du rapport avec la courbe combinée. Pour les situations d'urgence sur chantier, nous pouvons accélérer le processus à 24 heures sur demande spéciale, moyennant un supplément, à condition que l'échantillon soit remis avant 9h00.
